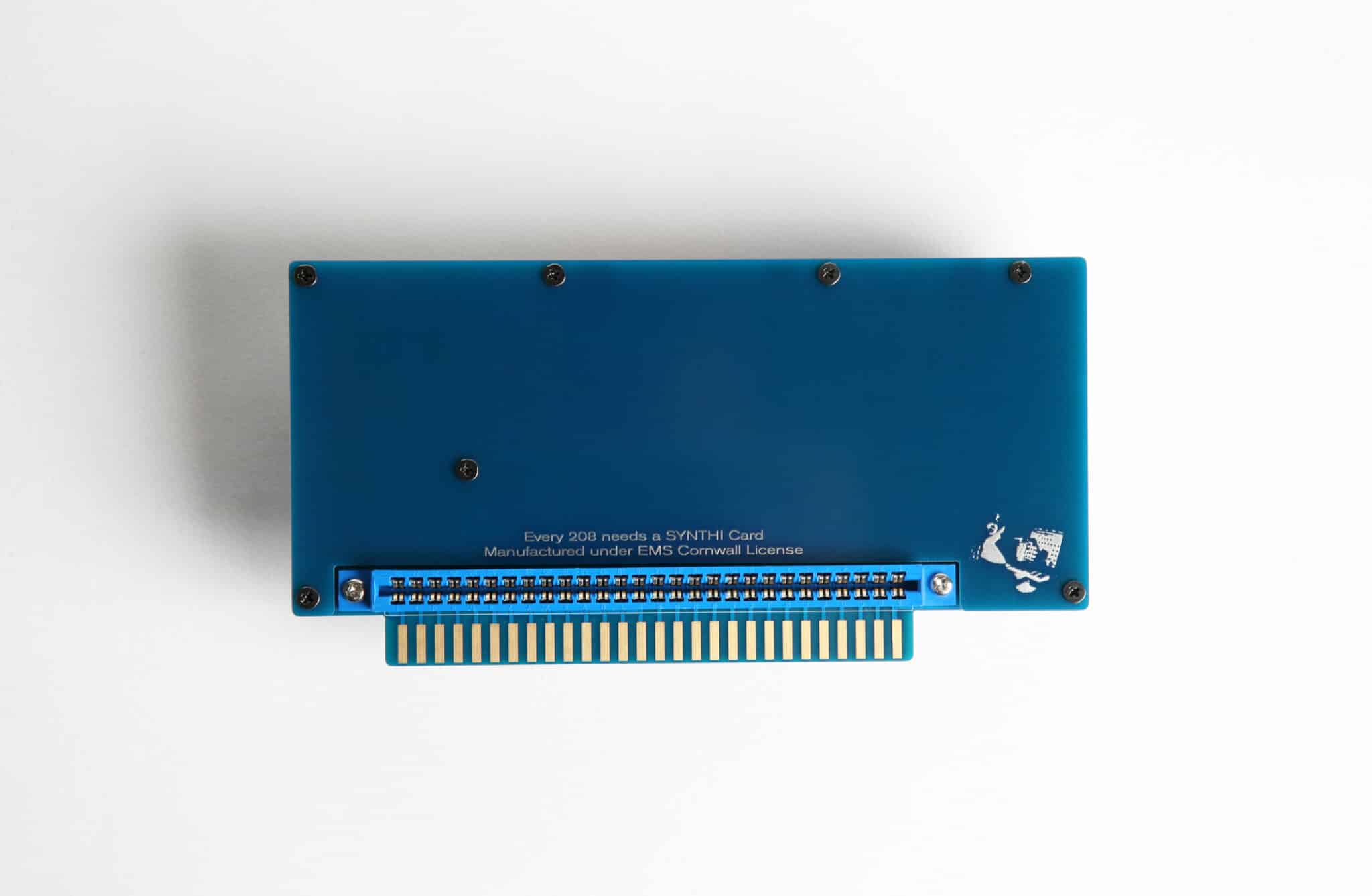

La carte VCS3 pour 208 sous licence EMS Cornwall

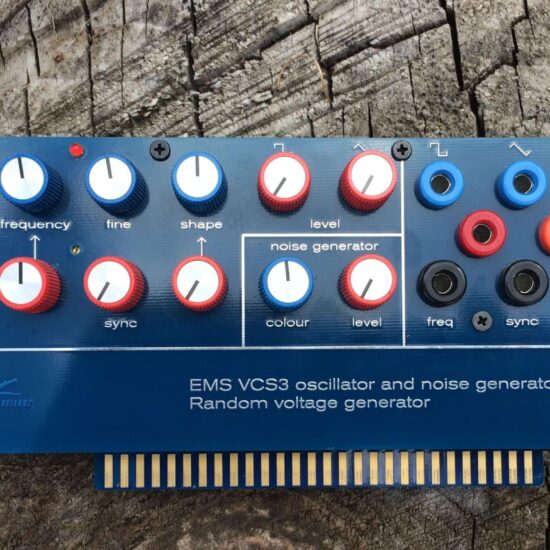

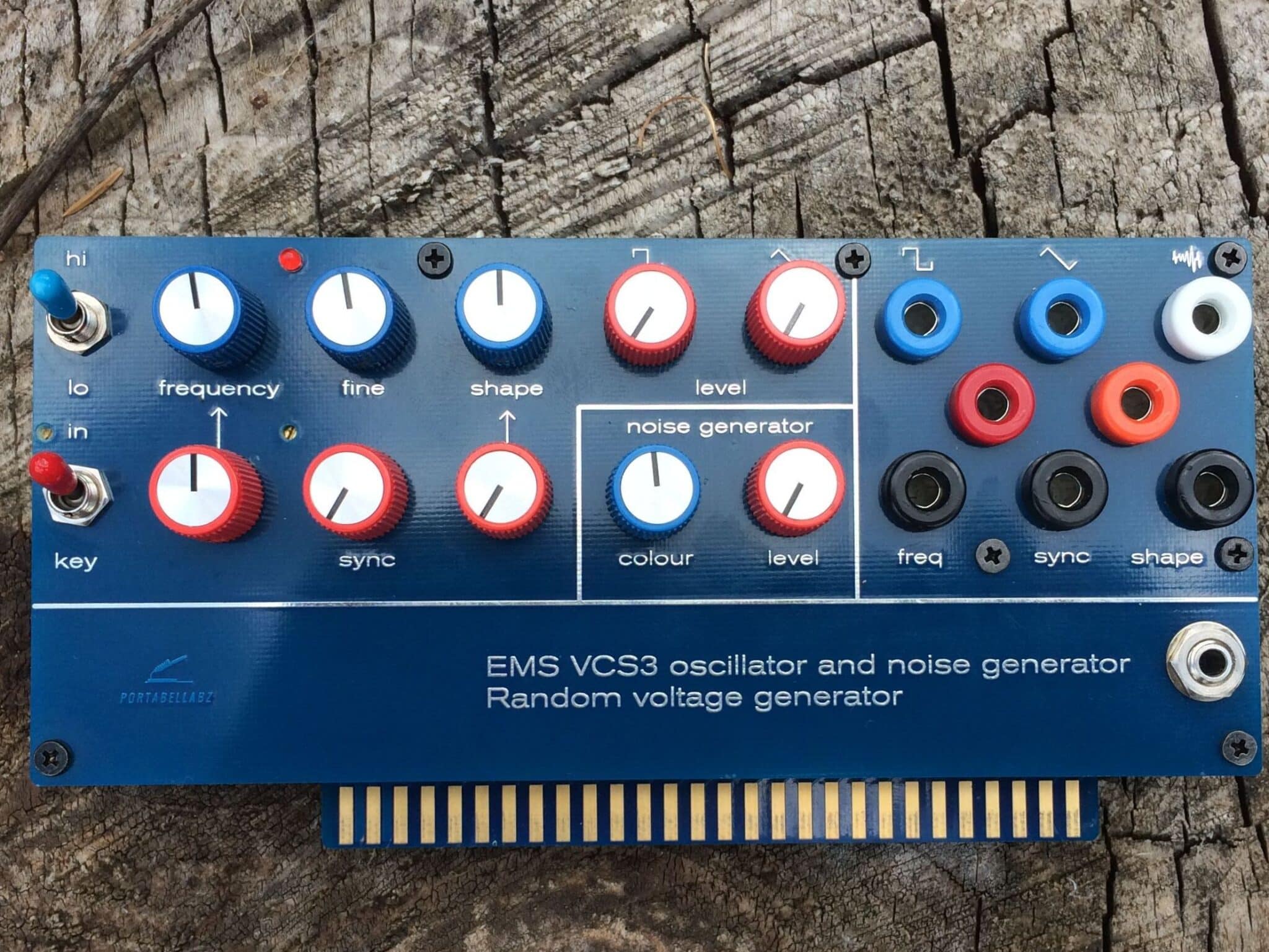

La carte VCS3 élargit la 208 avec les circuits originaux EMS Synthi A et VCS3 :

Un oscillateur qui produit simultanément des ondes carrées et triangulaires avec une large gamme et des modifications utiles (synchronisation, CV de forme, gamme hi/lo) et
un générateur de bruit à couleur variable, ainsi que le module de modification du générateur de tension aléatoire que j’ai plébiscité.

Random voltage generator modification module qui équipe de nombreux EMS Synthi A, AKS et VCS3 originaux, contrairement à celui de la 208, il est vraiment aléatoire.

Les circuits d’oscillateur et de bruit sont alimentés par des rails +12V/-9V comme dans le VCS3 original.
Les tensions d’entrée et de sortie sont adaptées pour correspondre à celles utilisées dans le 208.

Le suivi de l’oscillateur est bon sur environ 5 octaves et peut être réglé précisément à 1V/oct, 1.2V/oct ou 2V/oct (ou autre, mais qui veut cela ?).

La carte VCS3 fonctionne avec toutes les 208 sauf la 208r rev1, le brochage de l’emplacement de la carte n’est pas compatible, n’essayez pas.

Elle fonctionne aussi avec une 208r rev1 si le slot de la carte programme est recâblé, la modification est simple et documentée dans les notes de construction.

A cause de leur faible alimentation, les premières unités BEMI peuvent ne pas fonctionner correctement avec la carte VCS3.
Un Hub 208 alimenté est la solution la plus simple pour connecter des cartes sans charge supplémentaire sur l’alimentation de l’instrument, mais il est un peu excessif pour connecter une seule carte.
Une autre solution est d’ajouter une alimentation dédiée à l’intérieur du chevalet, elle est documentée dans les notes de construction.
