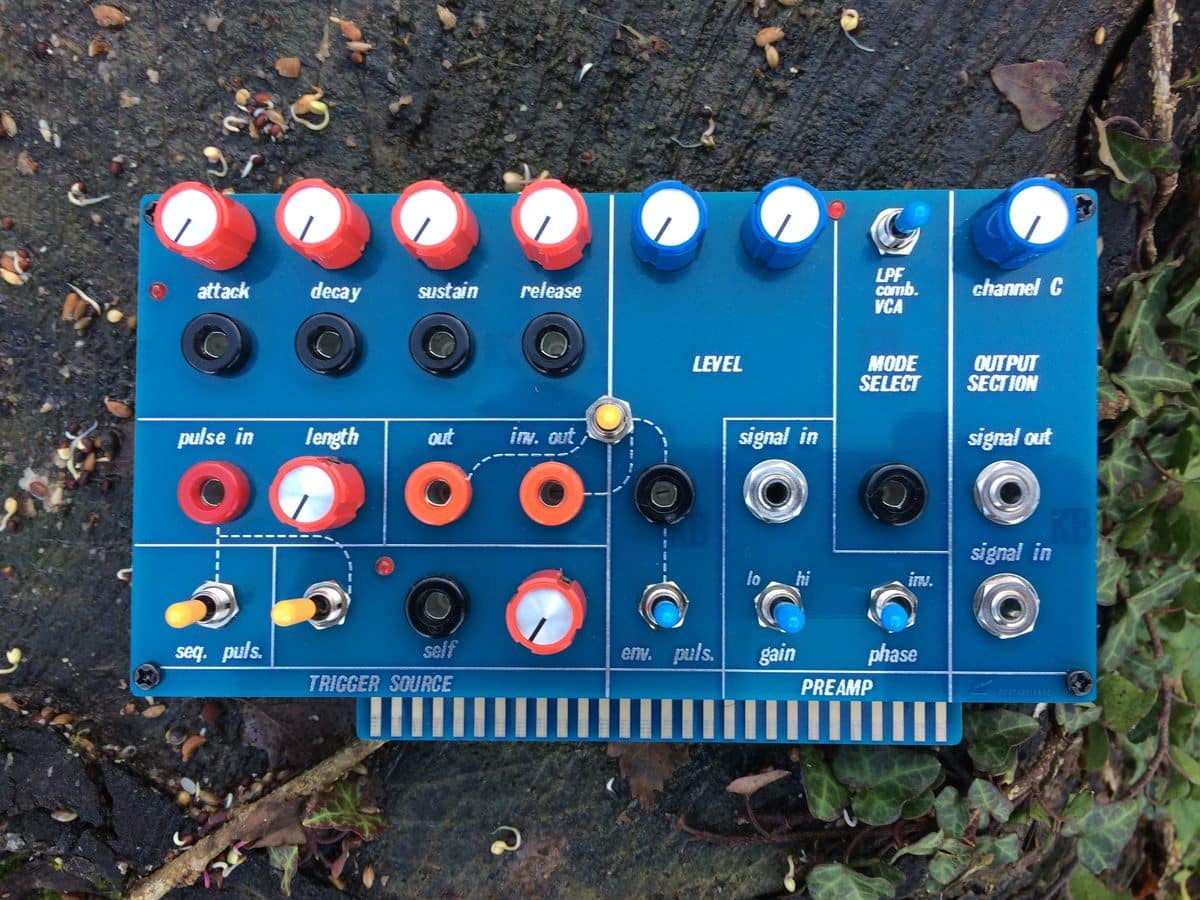

La carte LPG-ADSR de Stoned Marten pour la 208

La Stoned Marten Card ajoute à la 208 une enveloppe ADSR analogique à boucle VC, un Lo Pass Gate, un préampli et un mixeur de sortie.

Les interrupteurs vous permettent d’activer, de désactiver et de mélanger instantanément divers signaux pour déclencher l’ADSR et ouvrir le LPG.
Vous pouvez façonner et donner vie à vos patchs grâce aux entrées CV qui contrôlent chaque paramètre.
Cela ouvre la voie à d’innombrables variations de modulation.

C’est le compagnon idéal de la carte VCS3 pour ajouter une troisième voix à votre 208.

La carte Stoned Marten fonctionne avec toutes les révisions de 208 sauf la 208r rev1.

ADSR LED : contrôle la sortie ADSR
Pots Attack : règle le temps d’attaque Decay : définit le temps de déclin Sustain : définit l’amplitude du sustain Release : définit le temps de relâchement

Entrées CV banane noire – chacune avec atténuateur trimmer Attack : contrôle le temps d’attaque Decay : contrôle le temps de déclin Sustain : contrôle l’amplitude du sustain ou la longueur de l’impulsion Release : contrôle le temps de relâchement

Source de déclenchement

• Banane rouge : entrée d’impulsion
• Length pot : règle la longueur de l’impulsion d’entrée, il s’agit d’adapter la longueur de l’impulsion pour une meilleure réponse aux différentes sources de déclenchement et de gate ou
• pour créer des variations dans une séquence.
• Seq / puls switch : sélectionne si la séquence d’impulsions de la 208 déclenche l’enveloppe ou si c’est l’émetteur d’impulsions qui la déclenche.
• Commutateur Self : le placer à droite pour activer le redéclenchement automatique.
• Self LED : contrôle l’impulsion de redéclenchement
• Self black banana : entrée CV pour le retrig pulse delay
• Potentiomètre Self : règle le retard de l’impulsion de redéclenchement

Sorties banane orange

• Out : Sortie CV ADSR
• inv. out : Sortie inversée ADSR CV
• Switch : connecte soit la sortie, soit la sortie inversée à l’entrée de niveau LPG
