Un contrôleur de monitoring aux sources stéréo et 7.1

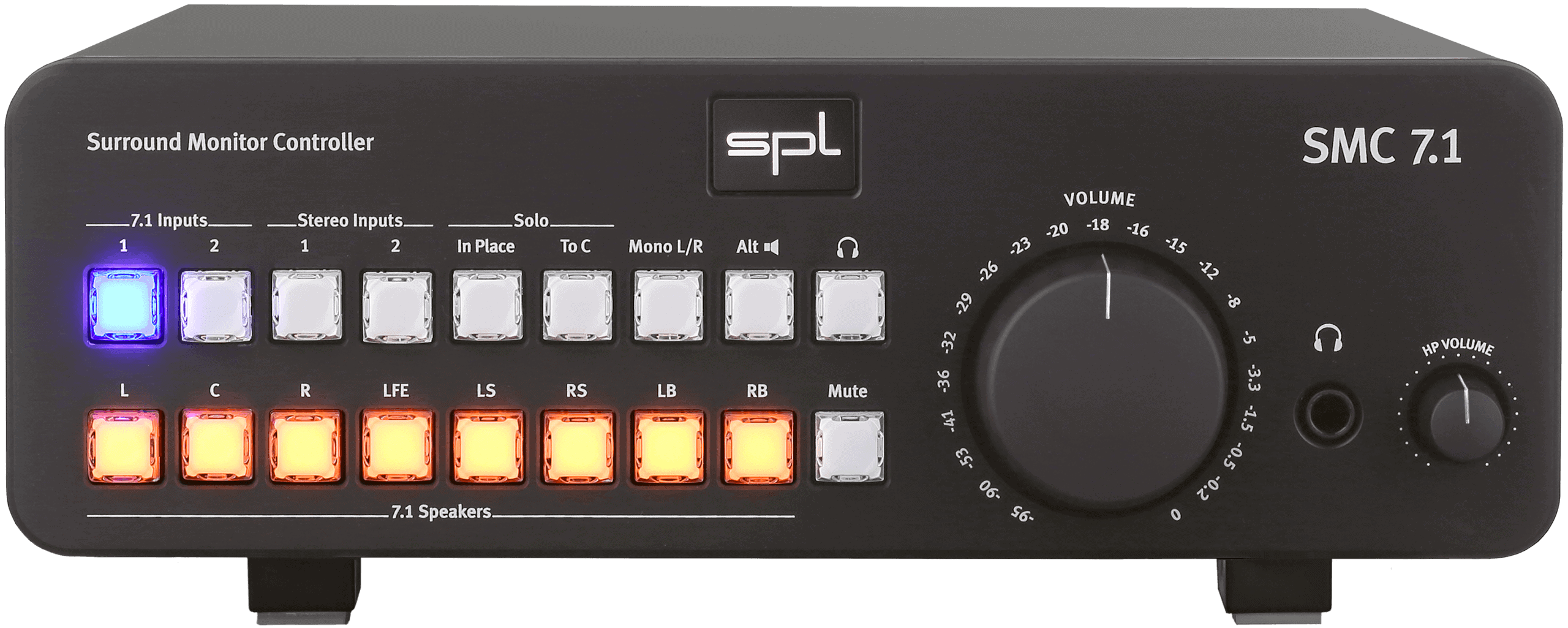

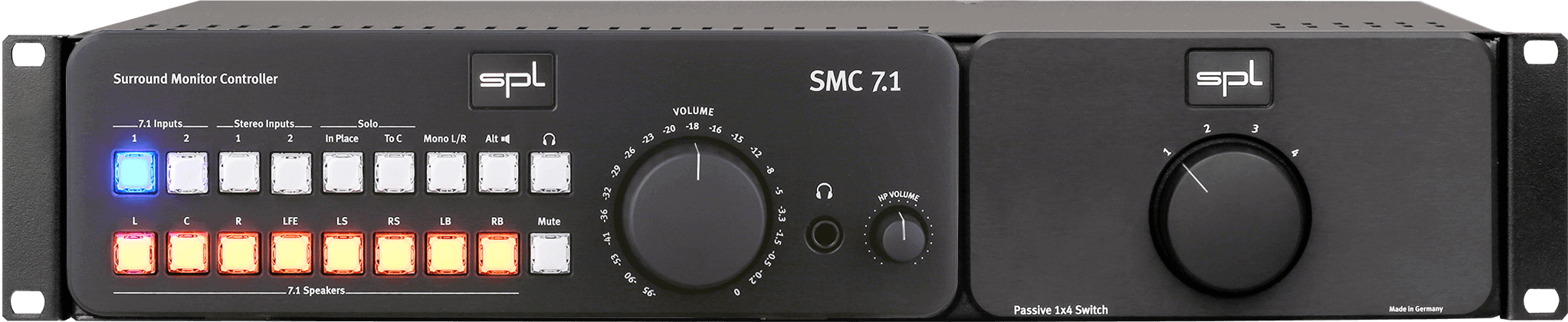

Le SMC (Surround Monitoring Controller) 7.1 proposé par SPL est un contrôleur de monitoring équipé de 2 entrées stéréo symétriques. À cela s’ajoutent 2 sources d’entrée 7.1, ce qui permet à l’appareil de faire une comparaison entre 2 productions. Ce contrôleur peut être connecté à un Subwoofer à travers une entrée stéréo, et cela, en activant tout simplement le bouton LFE. L’une des caractéristiques de cet appareil est qu’il est capable de mémoriser les derniers haut-parleurs branchés sur chaque source. Ils peuvent donc être allumés et éteints individuellement. Il est aussi possible de le relier à un casque. Le contrôle du volume s’effectue individuellement.

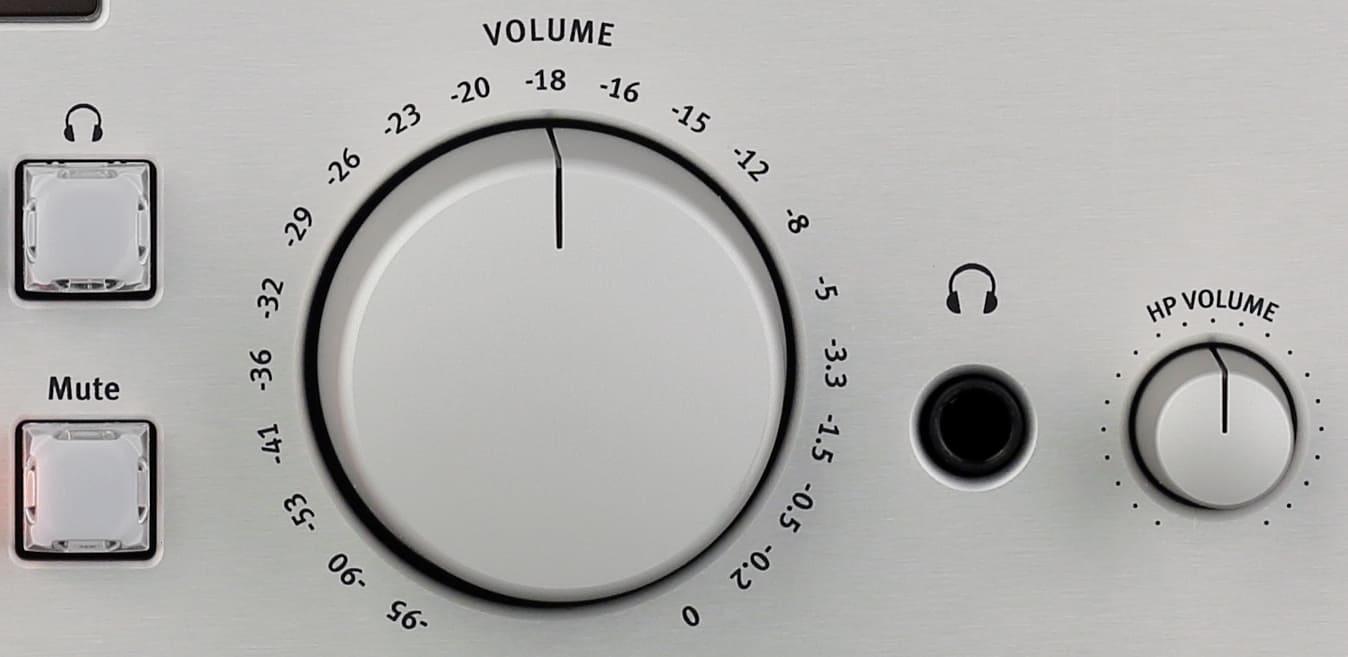

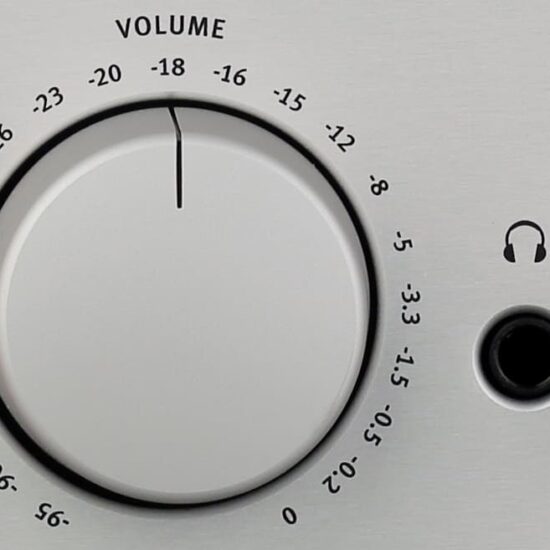

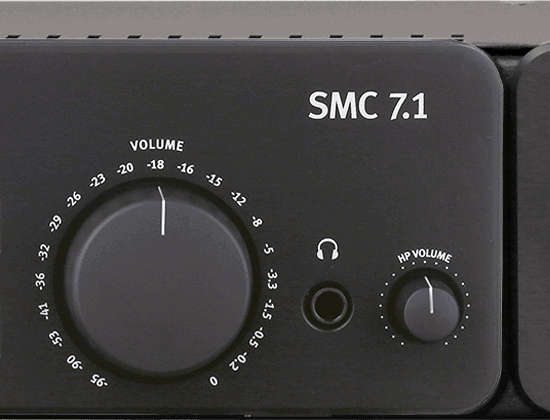

Le SMC 7.1 est muni d’un bouton rotatif en aluminium de 45 mm de diamètre. Il s’agit d’un potentiomètre, dont le niveau de décibel est divisé en 8 sections : 0 à -95 dB. Cet appareil est aussi pourvu d’un bouton Mute. Celui-ci sert à mettre en sourdine l’appareil en cas de problème. Ce qui est important pour protéger les oreilles et les haut-parleurs.

Un contrôleur de monitoring aux fonctions Solo-In-Place et Solo-To-Center

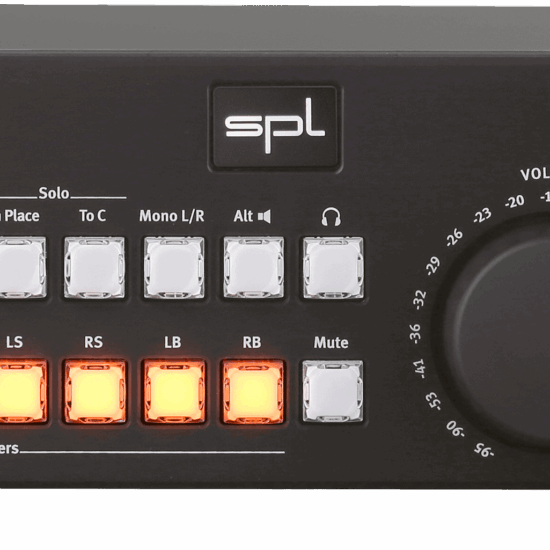

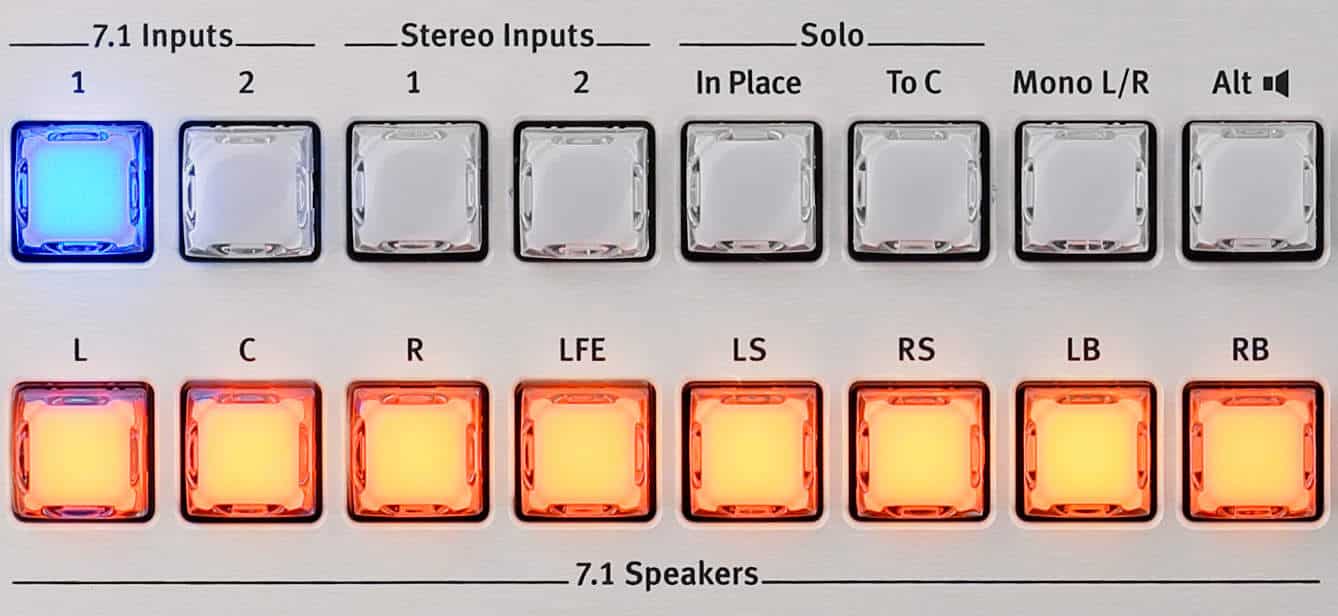

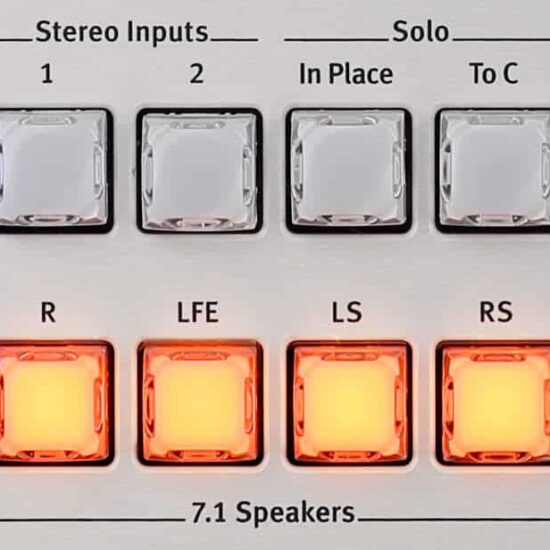

L’une des particularités du SMC 7.1 est qu’il dispose des fonctionnalités Solo-In-Place et Solo-To-Center. L’option Solo-In-Place convertit les boutons marche/arrêt de l’enceinte en boutons solo. Cela permet d’entendre en solo chaque haut-parleur. Le Solo-To-Center, quant à lui, permet de transformer le haut-parleur choisi en haut-parleur central. Ces 2 options sont indispensables et pratiques pour vérifier avec précision la compatibilité mono et aussi pour trouver la position idéale de l’image stéréo.

Caractéristiques techniques :

• Deux entrées symétriques 7.1
• Deux entrées stéréo symétriques
• Symétrique 7.1 Sortie
• Sortie stéréo symétrique avec sous-sortie
• Options de routage étendues
• Solo in Place / Solo to Center
• Amplificateur d’écouteurs de haute qualité
• Sortie Analogique Dédiée pour Compteur Analogique
• Alimentation électrique interne
• Fabriqué en Allemagne
• Couleur : Noir

Spécifications :

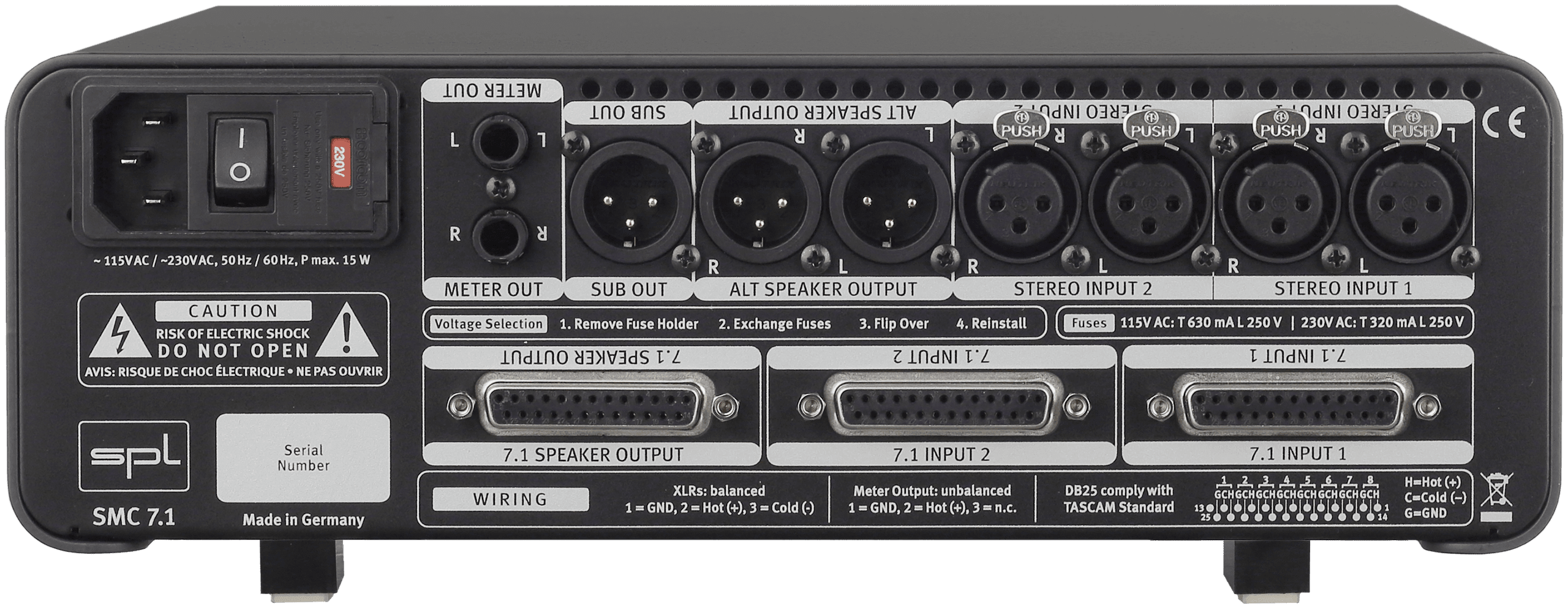

1- Entrées

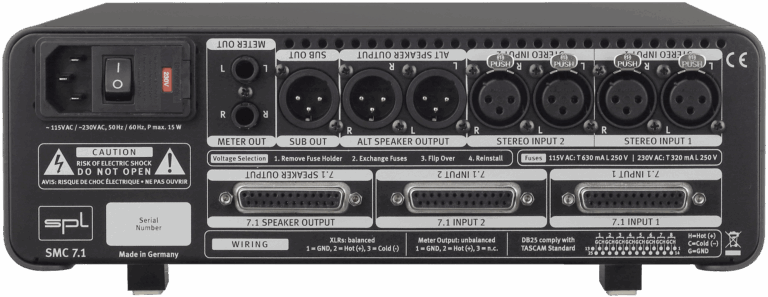

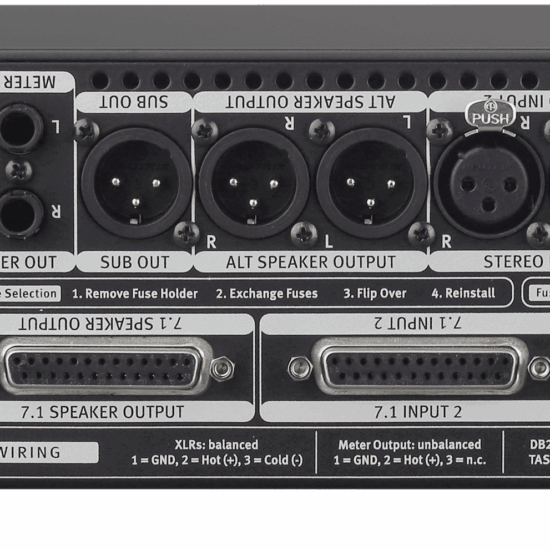

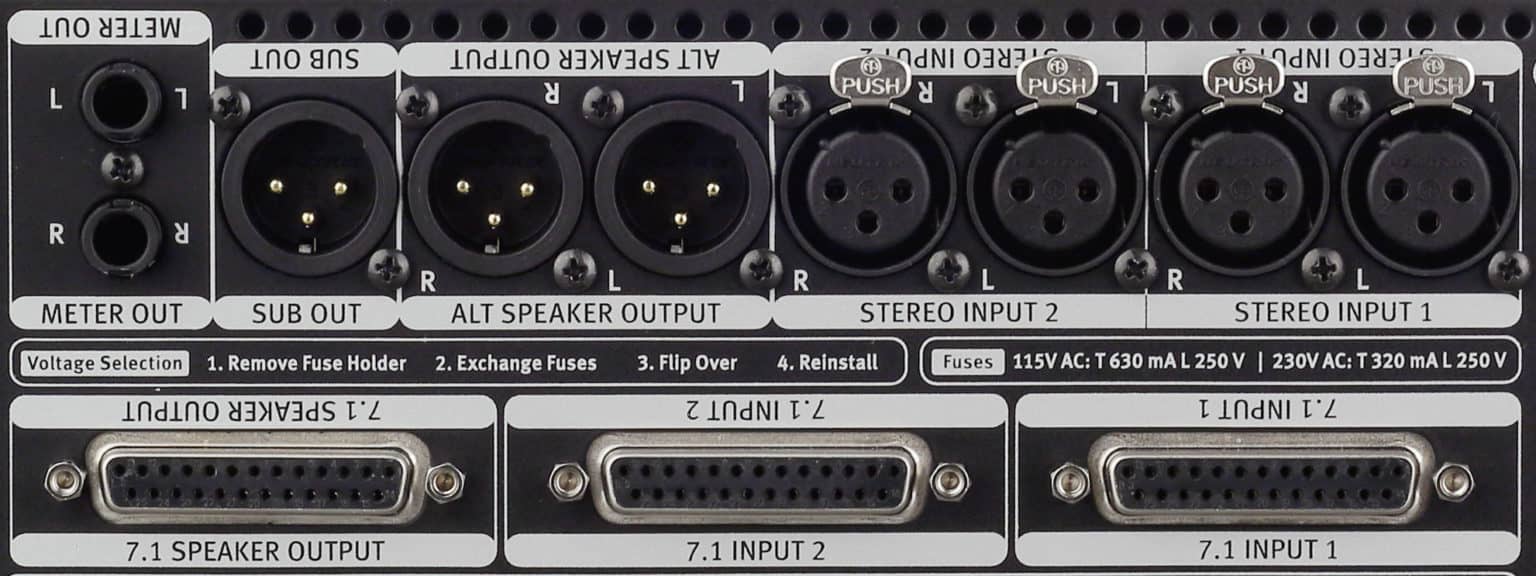

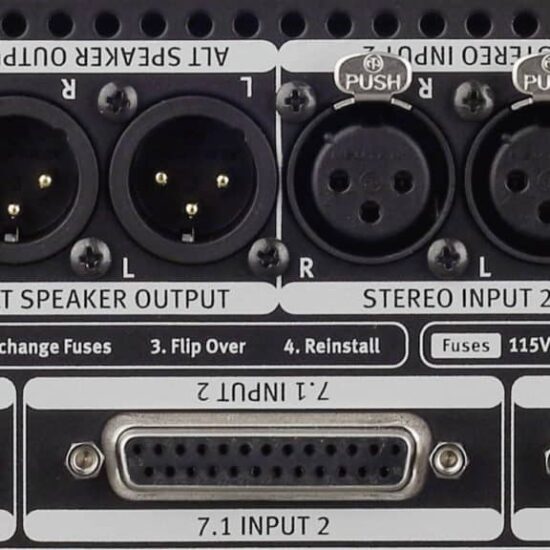

• Sous-D-25-Entrée-sortie
• Sub-D-25 (TASCAM-Standard)
• Impédance : 20 kOhms
• CMR : -82 dB
• Max. Niveau d’entrée : +22 dB
• Entrée XLR
• Neutrik XLR, symétrique, broche 2 = (+)
• Impédance : 20 kOhms
• CMR : -82 dB
• Max. Niveau d’entrée : +22 dB

2- Sorties

• Sous-D-25-Output
• Sub-D-25 (TASCAM-Standard)
• Gamme de fréquence : 10 Hz à 150 kHz ( -3 dB)
• Diaphonie à 1 kHz : -92 dB
• THD & N : 0,001% (0 dBu, 1 kHz, charge 100 kOhms)
• Bruit (pondéré A) : -93 dB
• Plage dynamique : 115 dB
• Sortie XLR
• Neutrik XLR, symétrique, broche 2 = (+)
• Gamme de fréquence : 10 Hz à 150 kHz ( -3 dB)
• Diaphonie à 1 kHz : -92 dB
• THD & N : 0,001% (0 dBu, 1 kHz, charge 100 kOhms)
• Bruit (pondéré A) : -93 dB
• Plage dynamique : 115 dB
• Sortie casque
• Connecteur TRS 6,35 mm
• Câblage des broches : Pointe = Gauche, bague = droite, manchon = GND
• Impédance : 22 kOhms
• Gamme de fréquence : 10 Hz à 80 kHz ( -3 dB)
• Diaphonie à 1 kHz : -70 dB
• THD & N : 0,001% (0 dBu, 1 kHz, charge 40 kOhms)
• Bruit (pondéré A) : -93 dB
• Plage dynamique : 113 dB

3-Tensions internes de fonctionnement

• Analogique : +/- 18 V Alimentation électrique

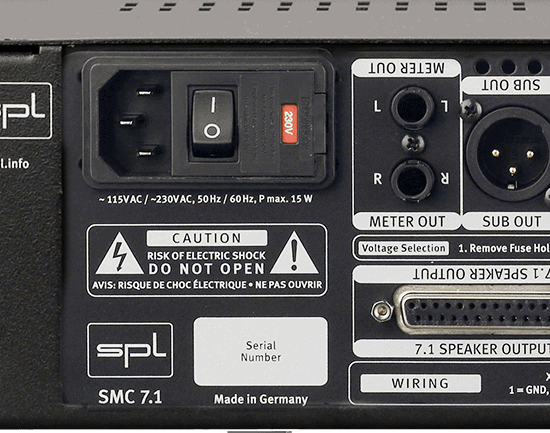

• Tension secteur (commutable) : 230 V AC / 50Hz ou 115 V AC / 60Hz
• Fusibles : 230 V = T 500 mA ; 115 V = T 1 A
• Consommation électrique : max 25 VA

4-Dimensions et poids

• (LxHxP) 10,95 x 4,6 x 13,1 po (278 x 103 x 333 mm)
• 4,1 kg (9,04 lb), poids emballé 5,0 kg (11,02 lb)
