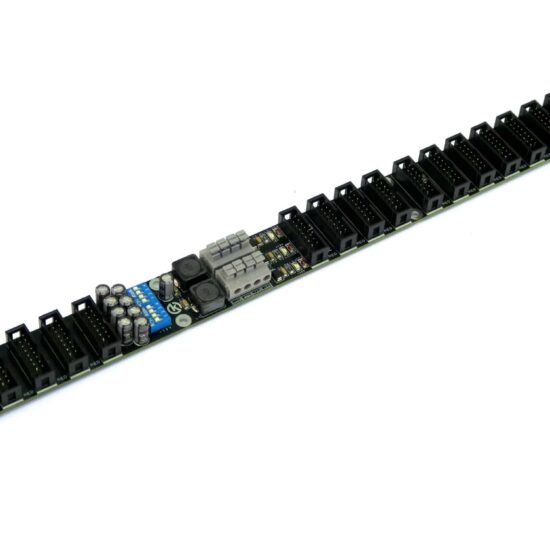

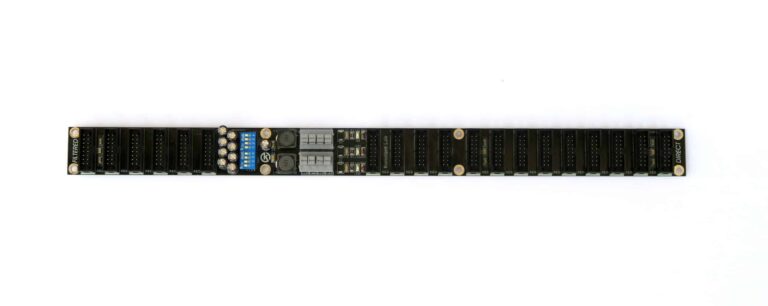

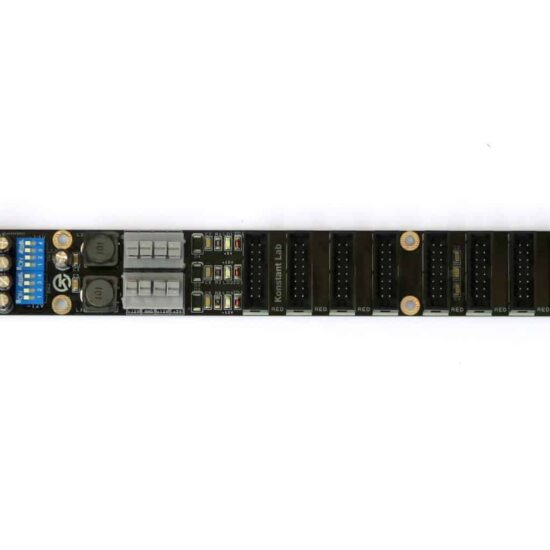

C’est une carte de bus idéale pour toutes les alimentations Konstant Lab, mais elle fonctionne également avec d’autres alimentations eurorack.

La carte bus contient 19 headers de sortie.
13 headers directs avec des condensateurs de découplage et 6 headers filtrés avec des circuits de filtrage uniques.
Les têtes filtrées sont spécialement dédiées à l’alimentation des modules analogiques qui sont sensibles à la qualité de l’alimentation.
Les condensateurs de découplage et les filtres LC rejettent le bruit causé par le PSU et les modules numériques de 70%.

Deux commutateurs DIP à 4 voies permettent de régler la capacité de filtrage lorsque certaines PSU ont des problèmes de démarrage avec une grande capacité en sortie – particulièrement pratique si vous avez beaucoup de modules numériques présents dans votre système.

Chaque rail d’alimentation est protégé contre les surtensions pour la sécurité de vos modules et de votre système.

DIMENSIONS 39 × 3 cm 180 g
HAUTEUR 20 mm avec les connecteurs insérés
BORNES D’ENTRÉE Deux bornes d’entrée résistantes aux chocs « Push to Connect ».
TÊTES DIRECTES 13
TÊTES FILTRÉES 6
TOTAL DES HEADERS DE SORTIE BLINDÉS 19

Connexion facile en guirlande pour plus de cartes de bus
Filtres LC avec capacité accordable
Condensateurs de filtrage SMD supplémentaires sur le côté direct et filtré
Protection contre les surtensions de sortie – gardez vos modules en sécurité
Des LEDs indiquent la présence et la chute de la tension de sortie
Larges pistes du circuit imprimé pour une faible impédance
Plan de masse continu sur un côté du PCB

ACCESSOIRES
8x vis
8x entretoises en plastique de 3mm de hauteur

MAX. COURANT
4000 mA pour l’ensemble du Busboard
2000 mA pour la section FILTRÉE
